产品说明：

一种无极调节调角器，属于汽车座椅配件，包括活动齿板、固定齿板、偏心块、消隙块、挡圈、卡簧、轴套、闭合环和锥弹片，活动齿板的中间设**轴孔、一侧设**凹腔，**凹腔上有齿圈、偏心块座，另一侧有连接凸台；固定齿板的中间有第二轴孔、一侧有内齿圈；偏心块的轴向有偏心孔，外圆周上有**挡凸、挡耳和偏心圆；消隙块呈腰形，其一端有第二档边，另一端有卡簧槽、内侧有消隙面；挡圈的中间有挡圈孔，外圆上设第二挡凸；卡簧有卡簧脚；轴套的中间有第三轴孔、外圈依次有**、第二轴肩和盖板；闭合环包封在活动活动齿板和固定齿板外；锥弹片套设在轴套上，用于轴向定位，结构简单，体积小，成本低、间隙小、无变位角度、锁止可靠、强度高。

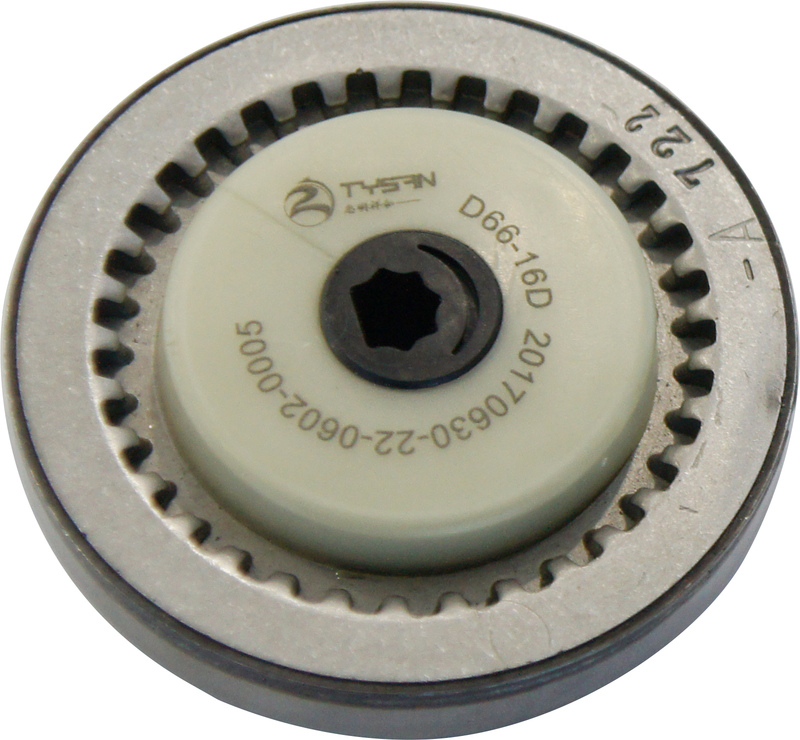

3D效果图：

产品结构介绍：

电动核心件不分左右

1、电动调角器结构

2、电动核心件安装方式：轴对传核心件后两边打锥弹片

3、下连板焊接

D66-16电动调角器焊接要求： 焊接过程中，圈内区域需要被保护， 以防止焊接热量及飞溅融化塑料芯轴及融化白色封盖，从而影响调角器耐久

4、焊接方式及外观

图示黄色区域为焊接区域（形式1）

图示黄色区域为焊接区域（形式2）

5、焊接定位

调角器采用其中两个凸点及中轴孔定位。

6、上连板焊接

D66-16电动调角器焊接要求： 焊接过程中， 圈内区域需要被保护， 以防止飞溅融化塑料芯轴及飞溅进入调角器芯部从而导致功能失效。

7、焊接方式及外观

6个点半月焊 （ 如果焊接强度不能满足， 则可以考虑堆焊）（形式1） 为防止焊接产生过量焊接热辐射， 从而对零件产生微 量焊接热变形导致一系列功能问题。

4个点半月焊 （ 如果焊接强度不能满足， 则可以考虑堆焊）（形式2）

8、焊接参数

推荐焊接参数

焊接方法：CO2气体保护焊

焊丝直径：1.0mm

焊接电流：130~150A

焊接电压：17~19V

气流量：15~18L/min

干伸长度:10mm

焊接速度：7~10mm/s
