产品说明：

一种无极调节调角器，属于汽车座椅配件，齿盘座的中间设**轴孔、一侧设定位凸台，定位凸台间形成滑动槽、两边有**限位边：齿盘的中间设第二轴孔、一侧的内壁上有齿圈、中间有容置腔，容置腔的底部有限位片容腔：小齿板有四枚，其外侧有齿牙、内侧有**、第二底边、侧边上有第二限位边；驱动机构包括凸轮轴，其中间设轴孔、外壁上有弹簧槽、一端有凸轮轴座，凸轮轴座上有凸轮块，凸轮块上有**、第二挡凸；限位片的中间有凸轮轴座让位腔，让位腔的腔壁上有限位槽；闭合环包封在齿盘座、齿盘外；弹簧设在齿盘座外的凸轮轴上；轴套有柱体，柱体的中间设轴套孔、一端设轴套盖。强度高、间隙和体积小、解锁和组装方便、加工精度要求及成本低。

3D效果图：

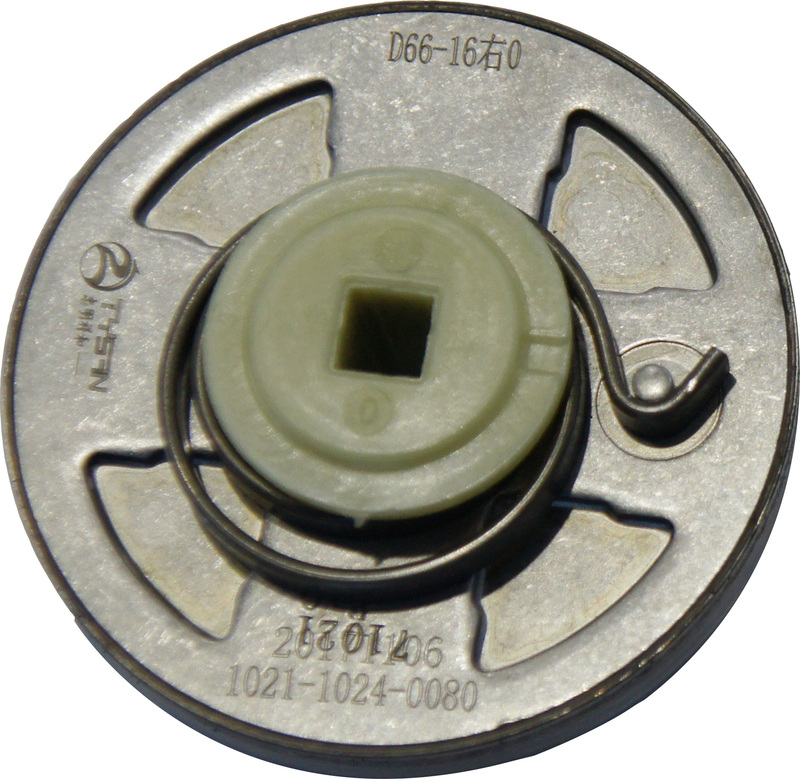

产品结构介绍：

其空行程范围为94°，有齿部分86°，调节精度为2°

1、电动调角器结构

2、核心件中间的塑料轴套内尺寸为□7.2(+0.10～0)。

3、若是用双调角器,其主动侧调角器为解锁片或者轴则其与连杆以电焊的形式相连. 连杆尺寸为□7.2(0～-0.05)，然后以尼龙套作为限位，从主动测调角器对穿至从动侧调角器，从动侧调角器则以锥弹片封闭。

4、若是用单调角器,同样的主动侧的轴或解锁片与连杆焊接，另一端以一垫片与连杆焊接，从而封闭Y向。如图

5、6.D66-16下连板设计形式

(1)盘簧内支架与下连接板设计为一体件

(2)盘簧内支架与下连接板分体件，及盘簧安装于上连版内侧

6、D66手动调角器焊接要求： 焊接过程中， 圈内区域需要被保护， 以防止飞溅

融化塑料芯轴及飞溅卡住回位弹簧或进入芯部影响调角器功能。保护盖材质要求： 青铜

7、焊接方式及外观

A,图示黄色区域为焊接区域（盘簧在调角器总成外侧结构）

B,图示黄色区域为焊接区域(盘簧在调角器总成内侧结构)

8、焊接定位

调角器采用其中两个凸点及中间方孔定位， 另外4个凸点做避让

9、上连板焊接

D66-16手动调角器焊接要求： 焊接过程中， 圈内区域需要被保护， 以防止飞溅融化塑料芯轴及飞溅进入调角器芯部从而导致功能失效。

具体到靠背侧板焊接， 希望焊接靠背侧板时 用金属罩子将保护区域内罩住。

10、焊接方式及外观

为防止焊接产生过量 焊接热辐射， 从而对零件产生微 量焊接热变形 导致一系列功能 问题。采用图示方法焊接

11、焊接参数

推荐焊接参数

焊接方法：CO2气体保护焊

焊丝直径：1.0mm

焊接电流：130~150A

焊接电压：17~19V

气流量：15~18L/min

干伸长度:10mm

焊接速度：7~10mm/s
